BaSYS LILA

BaSYS LILA ermöglicht die datenbankübergreifende Erstellung beliebiger Längsschnitte für die Stränge der unterirdisch verlaufenden Versorgungsnetze und Kanalnetze in einer einzigen Zeichnung. Dadurch sind verschiedene Projekt- und Planungsdaten visuell miteinander vergleichbar. Je Längsschnitt können mehrere Strangabschnitte und die zugehörige Legende erstellt werden. Leitungen, Knoten, kreuzende Leitungen, Leitungszwischenpunkte (Knickpunkte) und Geländezwischenpunkte werden benutzerdefiniert abgebildet und geplottet. Im Configuration Explorer werden die Längsschnittdefinitionen der Strangabschnitte und die Definitionen der Legende benutzerdefiniert verwaltet. Die Dokumente können sofort zum Plotten genutzt werden. Dadurch besitzen die Längsschnitte ein professionelles und standardisiertes Layout. Aufruf aus Gruppe Grafik der klassischen Barthauer Management Console.

Abschnitte der Hilfe

In der Hilfe werden folgende Abschnitte beschrieben:

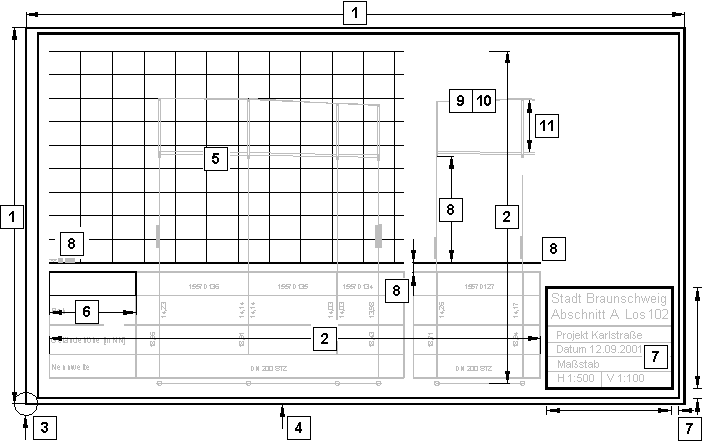

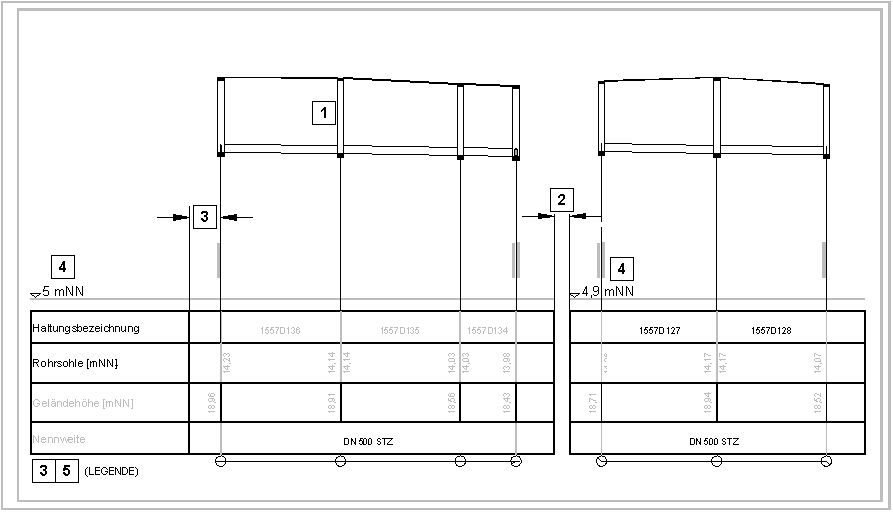

Musterpläne

Den Musterplänen können die Eigenschaften von Legende und Längsschnitt über Verknüpfungen zwischen der Grafik und den zugehörigen Hilfeabschnitten entnommen werden. So wird schnell ein Überblick über die verfügbaren Funktionen möglich:

So geht's

In diesem Abschnitt der Hilfe werden die Arbeitsschritte häufig einzusetzender Arbeitsweisen in groben Zügen beschrieben.

Dokumente im Configuration Explorer

Die Legenden- und Längsschnittdefinitionen werden im Barthauer Configuration Explorer in den Gruppen Legendendefinition und Längsschnittdefinition verwaltet. Details der Funktionalität werden in der Hilfe zum Barthauer Configuration Explorer beschrieben.

Import

So geht's:

Klick mit der rechten Maustaste auf den Ordner Längsschnitt-Legenden-Dokumente beziehungsweise Längsschnitt-Dokumente.

Es öffnet sich das Kontextmenü.

Klick auf den Eintrag Dokumente importieren.

Wahl eines der Verzeichnisse:

...{BaSYS}\config\Updates\DatabaseFiles\Master\LILA\Legends

...{BaSYS}\config\Updates\DatabaseFiles\Master\LILA\LogitudinalSections

Die gewünschte Standarddefinition ist dann importiert.

Export

So geht's:

Klick mit der rechten Maustaste auf das gewünschte Defintionsdokument.

Es öffnet sich das Kontextmenü.

Klick auf den Eintrag exportieren.

Wahl des Zielverzeichnisses.

Die Definitionen sind dann exportiert.

Systemdokumente

Die Systemdokumente können wie folgt sofort für BaSYS LILA genutzt werden:

- Duplizierung in ein Anwenderdokument.

- Transformation einer Vorlage in ein Dokument.

- Direkte Verwendung eines Systemdokuments. In diesem Fall können die Vorgaben der jeweiligen Legenden- und / oder Längsschnittdefinition nicht angepasst werden.

Einstellung des Grafiksystems

Gegenwärtig kann der Längsschnitt über folgende Grafiksysteme ausgegeben werden:

• AutoCAD (BaSYS Plan A)

• ArcGIS (BaSYS Plan E)

Vor Aufruf der Funktion Längsschnitt zeichnen muss das Grafiksystem in der Synchronizer Konfiguration voreingestellt sein:

• BaSYS Plan A

• BaSYS Plan E

Bei fehlender Einstellung wird automatisch ein Formular zur Wahl des Grafiksystems geöffnet. Weitere Details werden in der Hilfe zur Synchronizer Konfiguration beschrieben.

Layermanager

Über den Layermanager werden die Layer der Legenden und Längsschnitt verwaltet. Das Formular kann direkt aus der jeweiligen Werkzeugleiste aufgerufen werden.

In diesem Abschnitt der Hilfe werden die Arbeitsschritte häufig einzusetzender Arbeitsweisen in groben Zügen beschrieben.

Benutzeroberfläche

Layerliste

Eigenschaften

Style

	Farbe	(Farbpalette)
	Bezeichnung	(Bezeichnung des Layers)
	RGB	Rot;Gelb;Blau

Die Eigenschaften werden über die Gruppe Style festgelegt.

Farbe

Bei Klick auf die Auswahlliste öffnet sich ein kleines Formular zur Wahl der Layerfarbe. Die Farbe wird nach ihrer Wahl im Feld visualisiert. In dem Formular kann zwischen den Registern Benutzerdefiniert, Web und AutoCAD gewechselt werden.

Bezeichnung

In das Feld ist ein sinnvoller Text einzugeben.

RGB

In diesem Feld wird die gewählte Farbe in der Konvention RGB (Abkürzung für die Farben rot, grün und blau) ausgegeben. Das Feld ist nicht editierbar.

Legendendesigner

Im Legendendesigner werden die Legenden des BaSYS LILA Längsschnitts und die relevanten Grafiklayer erstellt und verwaltet. Die zugehörige Funktionalität befindet sich hauptsächlich in der Menüleiste und in den Eigenschaften.

Die gewählten Einstellungen werden nur dann in den Längsschnitt der Zeichnung übernommen, falls die Legende für den jeweiligen Längsschnitt gewählt ist.

In diesem Abschnitt der Hilfe werden die Arbeitsschritte häufig einzusetzender Arbeitsweisen in groben Zügen beschrieben.

Legendendefinition bearbeiten

So geht's:

Benutzeroberfläche

Der Legendendesigner wird aus der Gruppe Legendendefinition des Configuration Explorers per rechter Maustaste oder über die Werkzeugleiste aufgerufen.

Menü- und Werkzeugleiste

Die hier beschriebenen Menüpunkte und Werkzeuge stehen zur Verfügung. Die Ziffer links neben der Verknüpfung zurück führt zum Muster der Legende.

Über die Beschriftungsposition wird die Ausrichtung der Einträge in der Positionsliste der Legende festgelegt. Folgende Einträge stehen zur Verfügung:

• Linker Rand (linksbündige Ausrichtung)
• Rechter Rand (rechtsbündige Ausrichtung)

Fachbereich

Folgende Fachbereiche können über das Menü eingestellt werden:

• Abwasser
• Wasser
• Gas

Über den Fachbereich werden bestimmte Attribute wie Datenbankzugriff, Objektdarstellung und Autotexte beeinflusst.

Weitere Werkzeuge

●		Speichern	Speichern des Arbeitsstandes.
●		Layermanager	Aufruf des Layermanagers.

Legendenzeile

Werkzeugleiste

Folgende Werkzeuge können zur Verwaltung der Legendenzeilen genutzt werden:

●		Neue Zeile	Eine neue Legendenzeile anlegen.
●		Zeile löschen	Die gewählte Legendenzeile löschen.
●		Nach oben	Die gewählte Legendenzeile eine Position nach oben verschieben.
●		Nach unten	Die gewählte Legendenzeile eine Position nach unten verschieben.

Eigenschaften

In diesem Abschnitt der Hilfe werden die Eigenschaften der Legende beschrieben.

Datenherkunft
Optionen
Stil

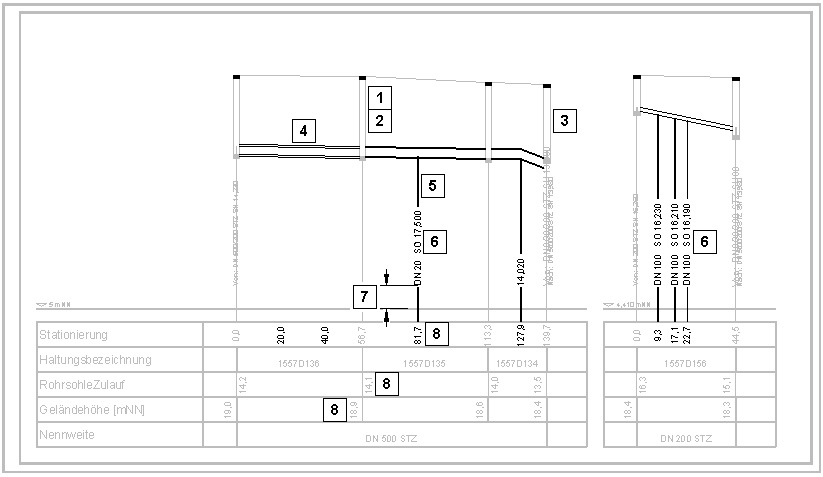

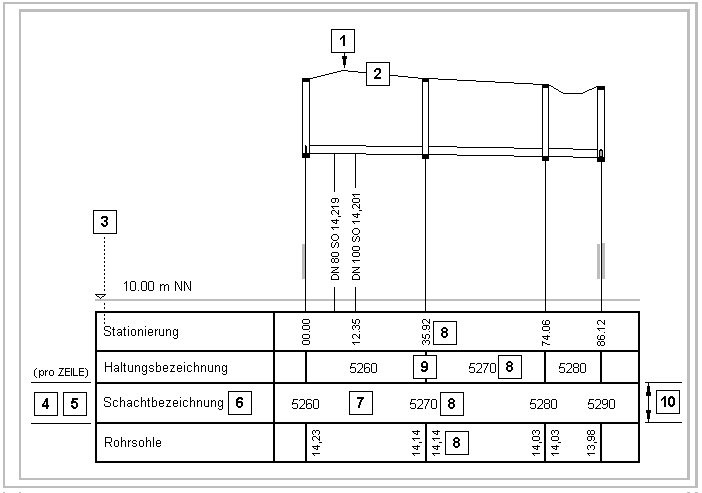

Muster der Legende

Im Muster der Legende sind die definierbaren Eigenschaften dargestellt. Verknüpfungen führen von den Skizzenziffern in die zugehörigen Abschnitte der Hilfe.



Über diese Eigenschaften der Legende wird definiert, auf welche Daten der Datenbank die jeweilige Legendenzeile zugreifen soll.

Datenherkunft

	Status	Station/Knoten/Leitung
	Ausdruck	(Ausdruckseditor)
	Zweiter Ausdruck	(Ausdruckseditor)
	Nur ungleiche Werte	Ja/Nein

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Legende.

Für jede Legendenzeile muss ein Ausdruck definiert oder über die Auswahlliste zugeordnet werden. Über den Ausdruck werden die Daten der Legendenzeile generiert.

Ausdruckseditor

Bei Klick in das Feld Ausdruck oder Zweiter Ausdruck wird das gezeigte Symbol sichtbar. Über das Symbol wird der Ausdruckseditor (siehe zugehörige Hilfe) geöffnet. Der erzeugte Ausdruck ist danach im Feld Ausdruck oder Zweiter Ausdruck gespeichert.

Wichtige Hinweise:

Vor Öffnen des Ausdruckseditors sind folgende Optionen zu prüfen:

• Über die Menüleiste gewählter Fachbereich

• Über das Feld Status gewählte Datenart

Je OPath-Ausdruck werden die Werte der jeweiligen Legendenzeile generiert.

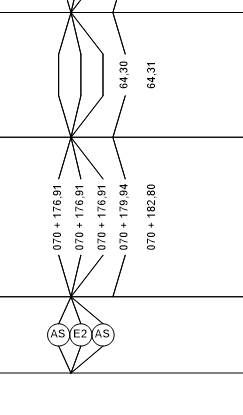

Ausgeblendete Legendeneinträge:

Die Textfreistellungen fehlender Werte werden über den OPath _hidden (für Text) bzw. -999999999 (für Zahlen) aktiviert. Bei ausgeblendeten Werten ist die Spaltenbreite trotzdem über den Umrandungsdurchmesser definiert:

• '__hidden'         Textwerte werden in der Legendenzeile unterdrückt

• -999999999      Zahlenwerte werden in der Legendenzeile unterdrückt

Für Legendenzeilen mit den Datenarten Leitung, Knoten und Station kann gewählt werden, ob zwei benachbarte gleiche Werte nur einmal oder doppelt dargestellt werden sollen.

Wahlmöglichkeiten

Folgende Wahlmöglichkeiten stehen zur Verfügung:

●	Ja	Gleiche Werte werden nur einmal angezeigt.
●	Nein	Gleiche Werte werden doppelt angezeigt.

Beispiele

Im Folgenden sind kurze Anwendungsbeispiele aufgeführt:

• Die Höhe der Zu- und Ablaufsohle eines Schachts ist gleich. Bei Wahl von Nein wird sowohl die Höhe der Zulaufsohle als auch die Höhe der Ablaufsohle in der Legendenzeile ausgegeben. Bei Wahl von Ja erfolgt ausschließlich die Ausgabe der Zulaufsohlhöhe.

• Mehrere aufeinanderfolgende Leitungen besitzen den selben Durchmesser. Bei Wahl von Nein wird die Nennweite für jede Leitung ausgegeben. Bei Wahl von Ja erfolgt die Ausgabe ausschließlich für jede erste Leitung mit einer abweichenden Nennweite.

• Für die automatische Textfreistellung wird die Einstellung 'Nein' empfohlen, gleiche Werte werden dann doppelt angezeigt.

Für jede Legendenzeile ist die Datenart festzulegen. Die Festlegung erfolgt über die Auswahlliste zum Feld Status.

Verfügbare Datenarten

Folgende Datenarten stehen in der Auswahlliste zur Verfügung:

• Leitung: Alle in Abhängigkeit von der Fachschale verfügbaren Leitungsobjekte.

• Knoten: Alle in Abhängigkeit von der Fachschale verfügbaren Knotenobjekte.

• Station: Stationierung von beispielsweise Geländezwischenpunkten. Die Einheit kann hier in Meter (m) oder Kilometer (km) angegeben werden.

• Benutzerdefiniert: Es können weitere benutzerspezifische Datenherkünfte definiert werden  (z.B. Gelände- oder Leitungszwischenpunkte, Segmente)

Auswirkung auf die verfügbaren Ausdrücke

Zusammen mit dem gewählten Fachbereich filtert die Datenart auf die verfügbaren OPaths des Ausdruckseditors.

Über diese Gruppe der Legendeneigenschaften werden für die Legende vor allem Optionen der Sichtbarkeit und der Linienattribute definiert.

Optionen

	Sichtbar	Ja/Nein
	Immer einzeln	Ja/Nein
	Trennungslinien	Ja/Nein
	Trennungslinienbreite	mm
	Verbindungslinie	Ja/Nein
	Als Füllung	Ja/Nein
	Verbindungslinienbreite	mm
	Verbindungslinien-Layer	=> Hilfe zu den Layern.
	Überschreibemodus	(Auswahlliste)
	Umrandungsdurchmesser	mm
	Höhe Textfahnen	mm
	Modus Textfahnen	Auswahlliste



Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Legende.

Punktobjekte können entweder als Einzelelemente (beispielsweise sinnvoll für Anschlusspunkte) oder durch Linien verbunden (beispielsweise sinnvoll für Gelände- oder Hydraulikpunkte) dargestellt werden. Folgende Optionen können für die Ausgabe der Grafikobjekte gewählt werden:

●	Ja	Die Objekte werden als Einzelelemente dargestellt. Gleichartige Elemente werden nicht durch Linien verbunden.
●	Nein	Zwischen gleichartigen Elementen werden Verbindungslinien gezogen. Die Option Verbindungslinie muss gleichzeitig gesetzt sein.

Trennungslinien können die Einträge benachbarter Legendenzeilen-Felder voneinander optisch abgrenzen. Folgende Optionen sind einstellbar:

●	Ja	Die Trennungslinien zwischen den Zellen der Legendenzeile werden gezeichnet.
●	Nein	Die Trennungslinien werden nicht gezeichnet.

Die Stärke der Trennungslinie wird in Millimeter definiert. Bei Eingabe von 0 wird die Linie nicht ausgegeben.

Verbindungslinie J/N

02

Zurück

Folgende Optionen können gewählt werden:

●	Ja	Zwischen gleichartigen Elementen werden Verbindungslinien gezogen. Die Option immer einzeln darf nicht gesetzt sein.
●	Nein	Zwischen gleichartigen Elementen werden keine Verbindungslinien gezogen.

Folgende Optionen können gewählt werden:

●	Ja	Die Fläche unterhalb der Verbindungslinie wird gemäß der zugewiesenen Layereinstellung farblich hinterlegt.
●	Nein	Die Fläche unterhalb der Verbindungslinie wird nicht farblich hinterlegt.

Die Stärke der Verbindungslinie wird in Millimeter definiert. Bei Eingabe von 0 wird die Linie nicht ausgegeben.

Nach Auswahl des Layers werden dessen Attribute direkt und / oder in einer Liste dargestellt. Über die eingebundene Auswahlliste wird den Verbindungslinien ein Layer zugewiesen.

Bei Klick auf <v> öffnet sich die Liste mit den Attributen des Blattspiegels.

Bei Klick auf <-> ist die Liste wieder verborgen.

Bei aktivem <v> wird der Listeninhalt rechts neben dem Feld Linienabstand angezeigt.



So geht's:

1. Definition der Layer über den Layermanager.

2. Wahl des Layers über die Auswahlliste.

3. Die Layereigenschaften Farbe, Bezeichnung und RGB werden dann nach dem Öffnen des Knotens <+> sichtbar.

Über diese Gruppe der Legendeneigenschaften werden die Schrift- und Linienstile der Legende definiert.

Stil

	Langtext	(Bezeichnung der Zeile)
	Größe	mm
	Feldschriftgröße	mm
	Linienabstand	mm
	Format	(Zahlen- bzw. Textformat)
	Ausrichtung	(Auswahlliste)
	Layer	=> Hilfe zu den Layern.

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Legende.

Die Bezeichnung des Legendentextes wird je Zeile des Legendenspiegels über den Langtext eingegeben.

Größe [mm]

06

Zurück

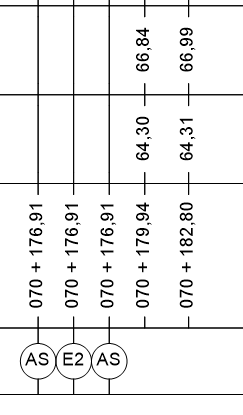

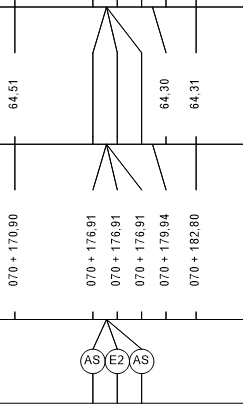

Die Ausrichtung des Feldtextes der jeweiligen Legendenzeile kann über folgende Einträge der Auswahlliste festgelegt werden:

●	Horizontal	Waagerechte Ausrichtung des Legendenzeilen-Feldtextes im Längsschnitt. Positionierung in der Feldmitte
●	Links vertikal	Senkrechte Ausrichtung des Legendenzeilen-Feldtextes im Längsschnitt. Positionierung am linken Feldrand / Textfluss von unten nach oben
●	Rechts vertikal	Senkrechte Ausrichtung des Legendenzeilen-Feldtextes im Längsschnitt. Positionierung am rechten Feldrand / Textfluss von unten nach oben
●	Zentriert vertikal	Senkrechte Ausrichtung des Legendenzeilen-Feldtextes im Längsschnitt. Positionierung in Feldmitte / Textfluss von unten nach oben

Layer (Auswahlliste)

05

Zurück

Über die eingebundene Auswahlliste wird der Legendenzeile ein Layer zugewiesen.

Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

Bei Klick auf <-> ist die Liste wieder verborgen.

Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Linienabstand angezeigt.



So geht's:

1. Definition der Layer über den Layermanager.

2. Wahl des Layers über die Auswahlliste.

3. Die Layereigenschaften Farbe, Bezeichnung und RGB werden dann nach dem Öffnen des Knotens <+> sichtbar.

Längsschnittdesigner

Über den Längsschnittdesigner wird der Gesamtentwurf des Plotdokuments verwaltet.

In diesem Abschnitt der Hilfe werden die Arbeitsschritte häufig einzusetzender Arbeitsweisen in groben Zügen beschrieben.

Längsschnittdefinition bearbeiten

Das Längsschnittdokument wird aus der Gruppe Längsschnittdefinition des Configuration Explorers per Werkzeugleiste oder rechter Maustaste aufgerufen.

So geht's:

Legende einbinden

In jeden Längsschnitt der Zeichnung muss eine Legende eingebunden sein.

So geht's:

Plot erstellen

Der Plot kann auch direkt ohne vorherige Bearbeitung der Dokumente erstellt werden.

So geht's:

Weitere Details stehen im Abschnitt zu BaSYS-LILA.

Parallele Leitungsstränge definieren

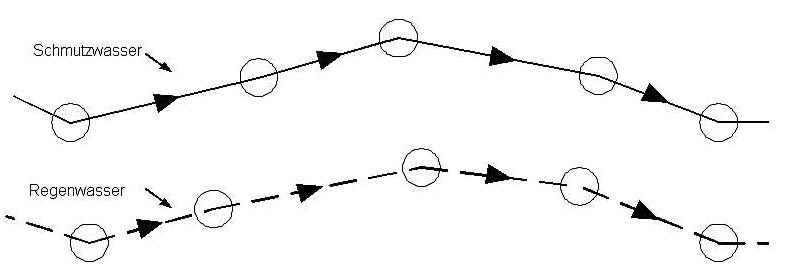

Die Skizze zeigt zwei parallele Leitungsstränge in einem Trennsystem:

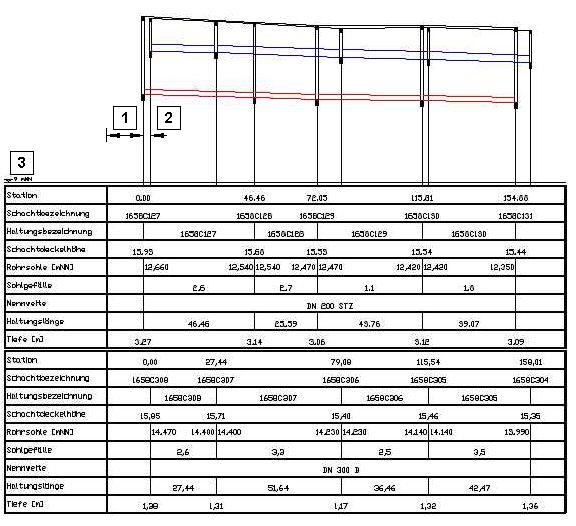

Die Darstellung der parallelen Leitungsstränge erfordert gestapelte Längsschnitte. Die Definition geschieht über folgende Einstellungen:

• Der Zeichnung werden im Längsschnittdesigner 2 Längsschnitte zugeordnet

• Dadurch werden die Längsschnitte automatisch gestapelt, also mit Bezug auf die Projektionsrichtung übereinander gelegt.

• Die zugehörigen Legenden werden untereinander angeordnet.

Verknüpfungen führen von den Skizzenziffern der gestapelten Längsschnitte in die zugehörigen Abschnitte der Hilfe.

Serielle Leitungsstränge definieren

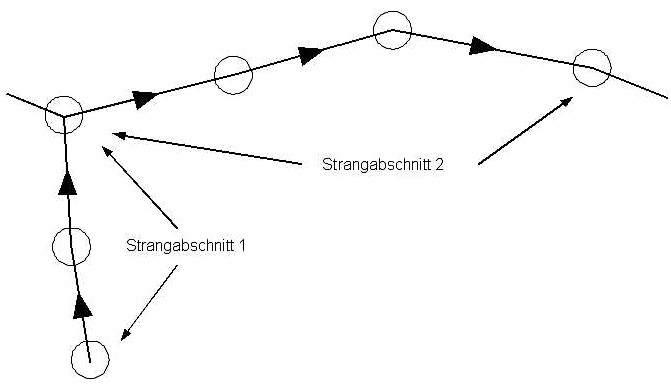

Die Skizze zeigt serielle Leitungsstränge in Form von 2 aufeinander folgenden Strangabschnitten:

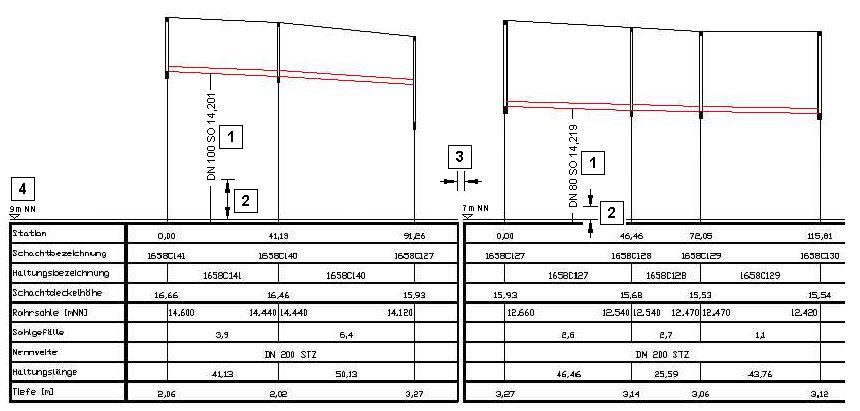

Die Darstellung der parallelen Leitungsstränge erfordert serielle Strangabschnitte. Die Definition geschieht über folgende Einstellungen:

• Der Zeichnung werden im Längsschnittdesigner 2 Strangabschnitte zugeordnet.

• Dadurch folgen die Strangabschnitte automatisch seriell aufeinander.

• Jedem Strangabschnitt kann eine andere Bezugshöhe zugewiesen werden.

Verknüpfungen führen von den Skizzenziffern der seriellen Strangabschnitte in die zugehörigen Abschnitte der Hilfe.

Benutzeroberfläche

In diesem Abschnitt der Hilfe ist der Aufbau der Benutzeroberfläche grob schematisch dargestellt. Von dort führen Verknüpfungen zu den relevanten Abschnitten der Hilfe weiter.

Dokumentdefinition

Der Längsschnittdesigner gliedert die Längsschnittdefinition in die Hierarchieebenen Dokument - Zeichnung - Längsschnitt - Strang.

Werkzeuge

Folgende Funktionen können zur Verwaltung der Längsschnitt-Definitionen genutzt werden:

●		Neue Zeichnung	Bei Betätigung der Schaltfläche wird unterhalb des angeklickten Dokuments oder der angeklickten Zeichnung eine neue Zeichnung eingefügt.
●		Neuer Längsschnitt	Bei Betätigung der Schaltfläche wird unterhalb der angeklickten Zeichnung ein neuer Längsschnitt eingefügt.
●		Neuer Strangabschnitt	Bei Betätigung der Schaltfläche wird unterhalb des angeklickten Längsschnitts ein neuer Strangabschnitt eingefügt.
●		Definition kopieren	Kopieren einer Definition, beispielsweise eines Leitungsstrangs.
●		Hierarchisch kopieren	Kopieren einer Definition mit allen untergeordneten Definitionen, beispielsweise eines Längsschnitts mit seinen Strangabschnitten. Diese Schaltfläche ist für Strangabschnitte nicht aktiv.
●		Einfügen	Einfügen des gesamten kopierten Inhalts aus der Zwischenablage.
●		Definition löschen	Die gewählte Definition, beispielsweise eine Zeichnung, wird gelöscht. Vorsicht! Alle untergeordneten Definitionen gehen mit verloren!
●		Umbenennen	Umbenennung der Definition.
●		Speichern	Das Dokument wird für BaSYS LILA gespeichert.
●		Konfiguration starten	Aufruf der Längsschnitterstellung. Es öffnet sich das Formular zur Längsschnittkonfiguration.
●		Layermanager	Aufruf des Layermanagers.
●	DXF	DXF-Datei erstellen	Der Längsschnitt wird in eine DXF-Datei exportiert.
●		Referenzdateien (DWG/DXF) als Quelle für Textpositionen definieren	Über Referenz-Dateien (DWG/DXF) können evtl. manuell nachbearbeitete Textpositionen aus schon erstellten Längsschnitt-Dokumenten in neue Längsschnitte übernommen werden.

Eigenschaften

In diesem Abschnitt der Hilfe werden die Eigenschaften der Zeichnung, des Längsschnitts und des Strangabschnitts beschrieben.

Muster der Zeichnung

Im Muster der Zeichnung sind die definierbaren Eigenschaften dargestellt. Verknüpfungen führen von den Skizzenziffern in die zugehörigen Abschnitte der Hilfe.

Attribute der Zeichnung

Die Zeichnungen werden im Längsschnitteditor verwaltet.

Allgemeines
Basislinie
Blatt
Darstellung
Raster

In dieser Gruppe werden die allgemeinen Eigenschaften der Zeichnung verwaltet.

Allgemeines

Bezeichnung

(Textfeld)

Bezeichnung

In dieses Feld ist die Bezeichnung der Zeichnung einzutragen.

Die Basislinie ist die Bezugslinie der angezeigten Höhen.

Basislinie

	Automatisch	Ja/Nein
	Höhe	m
	Ganzzahlig	Ja/Nein
	Breite	mm
	Einheit (Text)	(Text der Maßeinheit)
	Abstand zum tiefsten Knoten	mm
	Offset	mm
	Layer	=> Hilfe zu den Layern.
	Leitungslänge aus Koordinaten	Ja/Nein
	Projektionsachse

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Zeichnung. Diese Attribute werden weiterhin aus folgenden Skizzen aufgerufen:

• Ziffer 04 auf dem Muster des Längsschnitts.

• Ziffer 03 auf dem Muster gestapelter Längsschnitte.

• Ziffer 04 auf dem Muster serieller Strangabschnitte.

Abstand zum tiefsten Knoten [mm]

08

Zurück

Abstand der Basislinie von der tiefsten Unterkante eines Knotens in Millimeter.

Folgende Optionen können gewählt werden:

●	Ja	Die Höhe der Basislinie wird automatisch berechnet.
●	Nein	Die Höhe der Basislinie ist manuell einzugeben.

Linienstärke der Basislinie in Millimeter.

Einheit für die Darstellung der Bezugshöhe der Basislinie. Statt "m NN" kann beispielsweise "m Adria" definiert werden.

Für denLängsschnitt wird das in der Projektvariante eingestellte Höhenbezugssystem verwendet. Sollte dort kein Höhenbezugssystem eingestellt sein, wird standardmäßig [mNN] als Einheit verwendet.

Folgende Optionen können gewählt werden:

●	Ja	Es werden nur Höhen der Basislinie ohne Nachkommastellen akzeptiert (wie 126 m NN).
●	Nein	Basislinien mit beliebigen Nachkommastellen werden akzeptiert (wie 126,27 m NN).

Höhe der Basislinie oberhalb eines Bezugspunktes. Die Einheit des Bezugspunktes wird über Einheit (Text) definiert.

Über "Leitungslänge aus Koordinaten" ist definierbar, ob bei einer zum Knoten-Referenzpunkt verlaufenden Leitungslinie die Darstellungslänge im Längsschnitt automatisch angepasst werden soll.

Abstand der obersten Legendenzeile von der Basislinie in Millimeter.

Blattschnitt der Zeichnung. Der Rahmen der Zeichnung befindet sich innerhalb des Blattschnitts. Die Eigenschaften des Rahmens werden separat definiert.

Blatt

	Blatt	(Auswahlliste)
	Blattspiegel	Ja/Nein;mm;mm;mm;mm
	Breite	mm
	Höhe	mm
	Legendenlangtext-Breite	mm
	Legendenlayer	=> Hilfe zu den Layern.
	Maßstab	-;-
	Mindestüberdeckung	m
	Position	mm;mm
	Rahmen	Ja/Nein;mm

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Zeichnung.

Auswahlliste für ein DIN A - Blattformat oder ein selbst definiertes Format.

Falls eine von den DIN A - Blattformaten abweichende Höhe und / oder Breite eingegeben wird, ändert sich der Inhalt des Feldes Blatt automatisch auf Benutzerdefiniert.

Positionierung und Breite des Blattspiegels können definiert werden.

Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

Bei Klick auf <-> ist die Liste wieder verborgen.

Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Blattspiegel angezeigt.

Blattspiegelposition X [mm]

Waagerechter Abstand der rechten Seite des Blattspiegels vom rechten Rand des Zeichnungsrahmens in Millimeter.

Blattspiegelposition Y [mm]

Senkrechter Abstand der Unterseite des Blattspiegels vom unteren Zeichnungsrand in Millimeter.

Blattspiegelbreite [mm]

Breite des Blattspiegels in Millimeter.

Blattspiegelhöhe [mm]

Höhe des Blattspiegels in Millimeter.

Breite des Zeichenblatts in Millimeter.

Bei Wahl eines DIN A - Blattformats wird die Breite automatisch eingetragen.

Höhe des Zeichenblatts in Millimeter.

Bei Wahl eines DIN A - Blattformats wird die Höhe automatisch eingetragen.

Über diese Option wird die Breite des Legendenspiegels definiert. Die Einheit der Werte ist Millimeter.

Der Maßstab wird für die Horizontale und die Vertikale separat eingestellt.

• Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

• Bei Klick auf <-> ist die Liste wieder verborgen.

• Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Maßstab angezeigt.

Horizontal (Auswahlliste)

Maßstab für die horizontalen Abstände der in die Zeichnung eingebundenen Längsschnitte. Der Maßstab wird über eine Auswahlliste zugewiesen.

Vertikal (Auswahlliste)

Maßstab für die vertikalen Abstände der in die Zeichnung eingebundenen Längsschnitte. Der Maßstab wird über eine Auswahlliste zugewiesen.

Hinweis

Die verwendeten Maßstäbe sind im Blattspiegel zu beschreiben.

In der Längsschnittzeichnung werden alle Schächte und Bauwerke, an denen die vorgegebene Mindestüberdeckung unterschritten wird, durch ein Symbol hervorgehoben.

Die Mindestüberdeckung kann nur geprüft werden, wenn an der jeweiligen Station Geländezwischenpunkte oder Deckelmittelpunkte vorhanden ist.

Die Mindestüberdeckung ergibt sich dann aus der Differenz zwischen Geländehöhe oder Deckelmittelpunkt und dem Rohrscheitel.

Die Positionierung der Zeichnung auf dem Blatt wird über die X- und Y-Koordinate des Einfügepunkts (linke untere Ecke der Zeichnung) definiert.

• Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

• Bei Klick auf <-> ist die Liste wieder verborgen.

• Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Position angezeigt.

Bezugspunkt für die Koordinate des Einfügepunkts ist die linke untere Blattecke.

Horizontal [mm]

X-Koordinate des Einfügepunktes in Millimeter.

Vertikal [mm]

Y-Koordinate des Einfügepunktes in Millimeter.

Die Rahmendarstellung kann optional ausgeschaltet werden. Die Linienstärke ist einstellbar.

• Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

• Bei Klick auf <-> ist die Liste wieder verborgen.

• Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Rahmen angezeigt.

Rahmen anzeigen J/N

Folgende Optionen können gewählt werden:

●	Ja	Der Zeichnungsrahmen ist sichtbar.
●	Nein	Der Zeichnungsrahmen ist nicht sichtbar.

Rahmen-Breite [mm]

Linienstärke des Rahmens in Millimeter.

An dieser Stelle wird definiert, ob die Objekte in der Zeichnung dargestellt werden sollen oder nicht.

Mögliche Optionen

Die detaillierten Optionen der Darstellung werden im Formular Strangabschnitt gewählt. Die Anschlüsse werden aber nur dann in der Zeichnung ausgegeben, falls deren Darstellung im Formular Zeichnung auf Ja gestellt ist. Folgende Optionen können gewählt werden:

●	Ja	Das Objekt wird in den Längsschnitten der Zeichnung dargestellt.
●	Nein	Das Objekt wird in den Längsschnitten der Zeichnung nicht dargestellt.

Darstellung

	Anschlüsse	Ja/Nein
	Anschlussknoten	Ja/Nein
	Attributsegmente	Ja/Nein
	Geländezwischenpunkte	Ja/Nein
	Kreuzende Leitungen	Ja/Nein
	Leitungspunkte	Ja/Nein
	Sonderpunkte	Ja/Nein
	Zu- und Abläufe	Ja/Nein

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Zeichnung.

Folgende Optionen können gewählt werden:

●	Ja	Die Anschlüsse werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Anschlüsse werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Bei gewählter Darstellung können beispielsweise die Anschlüsse von Regenwasserabläufen, Hausanschlussleitungen und Indirekteinleitern kontrolliert werden.

Folgende Optionen können gewählt werden:

●	Ja	Die Anschlussknoten werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Anschlussknoten werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Die Darstellung der Anschlussknoten kann beispielsweise zur Überprüfung der Armaturaufmessung genutzt werden.

Wichtiger Hinweis

Diese Option betrifft nur auf die Fachschalen Gas und Wasser.

Folgende Optionen können gewählt werden:

●	Ja	Die Attributsegmente werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Attributsegmente werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Die Darstellung der Attributsegmente kann für alle Leitungen genutzt werden, in denen Attribute wie Material oder Baujahr abschnittsweise voneinander abweichen.

Wichtiger Hinweis

Diese Option steht nur bei einer Freischaltung der EVN Module zur Verfügung.

Folgende Optionen können gewählt werden:

●	Ja	Die Geländezwischenpunkte werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Geländezwischenpunkte werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Über Geländezwischenpunkte werden alle von der geraden Verbindungslinie zwischen zwei Deckelmittelpunkten abweichenden Strukturen des Geländes dargestellt. Dazu gehören beispielsweise Gräben.

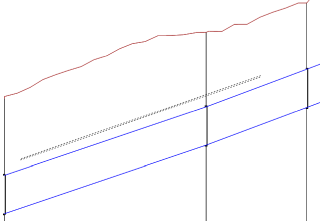

Folgende Optionen können gewählt werden:

●	Ja	Die kreuzenden Leitungen werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die kreuzenden Leitungen werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Kreuzende Leitungen sollten generell angezeigt werden. So werden im jeweiligen Längsschnitt Konflikte mit folgenden Leitungen schnell ersichtlich:

• Fremdmedien wie Strom, Telefon, Fernwärme

• Kreuzende Anschlussleitungen

• Kreuzende Regenwasser-, Schmutzwasser- und / oder Mischwasserhaltungen in Trenn- und Kombisystemen

• Kreuzende Gas- und Wasserleitungen

Folgende Optionen können gewählt werden:

●	Ja	Die Leitungspunkte werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Leitungspunkte werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Die Leitungspunkte beschreiben den detaillierten Verlauf einer Leitung zwischen zwei Knoten. Leitungspunkte sollten im Abwasserbereich für die Darstellung von Druck- und Vakuumleitungen, in den Fachschalen Gas und Wasser generell angezeigt werden.

Folgende Optionen können gewählt werden:

●	Ja	Die Sonderpunkte werden in den Längsschnitten der Zeichnung visualisiert.
●	Nein	Die Sonderpunkte werden in den Längsschnitten der Zeichnung nicht visualisiert.

Darstellungszweck

Über Sonderpunkte können alle Bezugspunkte angezeigt werden, die für die jeweilige Fachschale relevant sind. Hierzu gehören beispielsweise Referenzierung von Anschlussleitungen über Gebäudepunkte.

Folgende Optionen können gewählt werden:

●	Ja	Die Zu- und Abläufe der Schächte und Bauwerke werden in der Längsschnittansicht oberhalb der Legende und in der Netzansicht visualisiert.
●	Nein	Die Zu- und Abläufe der Schächte und Bauwerke werden nicht visualisiert.

Darstellungszweck

Die Darstellung der Zu- und Abläufe von Schächten und Bauwerken ist für die technisch-hydraulische Kontrolle der Freigefällekanalisation sehr wichtig.

Wichtiger Hinweis

Diese Option betrifft nur auf die Fachschale Abwasser.

Die Darstellung der Zu- und Abläufe kann zusätzlich je Längsschnitt variiert werden.

Die Zeichnung kann bei Bedarf ein beliebiges Linienraster erhalten.

Raster

	Layer	=> Hilfe zu den Layern.
	Linienabstand	m;m
	Raster	Ja/Nein
	Rasterbeschriftung	Ja/Nein
	Rasterlinienbreite	mm
	Schriftgröße	mm

Die Ziffern links neben der Verknüpfung zurück führen zum Muster der Zeichnung.

Der Linienabstand wird für getrennt für die Breite und Höhe der Rastermaschen gewählt.

• Bei Klick auf <+> öffnet sich die Liste mit den Attributen des Blattspiegels.

• Bei Klick auf <-> ist die Liste wieder verborgen.

• Bei aktivem <+> wird der Listeninhalt rechts neben dem Feld Linienabstand angezeigt.

Horizontal [m]

Breite der Rastermaschen. Die Darstellung der Breite hängt vom Horizontalmaßstab ab.

Vertikal [m]

Höhe der Rastermaschen. Die Darstellung der Höhe hängt vom Vertikalmaßstab ab.

Folgende Optionen können gewählt werden:

●	Ja	Es wird ein Hilfsraster wird gezeichnet.
●	Nein	Es wird kein Hilfsraster wird gezeichnet.

Folgende Optionen können gewählt werden:

●	Ja	Auf jeder horizontale Rasterlinie wird die Geländehöhe in der Zeichnung ausgegeben.
●	Nein	Die Geländehöhe wird auf den Rasterlinien nicht angezeigt.

Linienstärke der horizontalen und vertikalen Rasterlinien in Millimeter.

Schriftgröße der Rastertexte in Millimeter.

Muster des Längsschnitts

Im Muster des Längsschnitts sind die definierbaren Eigenschaften dargestellt. Verknüpfungen führen von den Skizzenziffern in die zugehörigen Abschnitte der Hilfe.

Attribute des Längsschnitts

Die Längsschnitte werden als Elemente der Zeichnung verwaltet.

Allgemeines
Darstellung
Legende
Weitere Optionen

In dieser Gruppe werden die allgemeinen Eigenschaften des Längsschnitts verwaltet.

Allgemeines

	Bezeichnung	(Textfeld)
	Fachbereich	(Auswahlliste)

In dieses Feld ist die Bezeichnung des Längsschnitts einzutragen.

Folgende Fachbereiche können aus der Auswahlliste gewählt werden:

• Abwasser

• Wasser

• Gas

Über den Fachbereich werden bestimmte Attribute wie Datenbankzugriff, Objektdarstellung und Autotexte beeinflusst.

Die detaillierten Optionen der Darstellung werden im Formular Strangabschnitt gewählt. Die Schächte werden aber nur dann in der Zeichnung ausgegeben, falls deren Darstellung im Formular Längsschnitt auf Ja gestellt ist.

Darstellung

	Knoten darstellen	Ja/Nein
	Richtungspfeil darstellen	Ja/Nein
	Ausdruck Knotensymbol	Standardmäßig ist die explizite Symbolbezeichnung wie z.B. ‚Flansch‘ im OPath zu verwenden.
	Ausdruck Knotensymbolbreite	Darstellungsbreite des jeweiligen Symbols.
	Ausdruck Knotensymbolhöhe	Darstellungshöhe des jeweiligen Symbols.

Die Ziffer links neben der Verknüpfung zurück führt zum Muster des Längsschnitts.

Die Darstellung der Zu- und Abläufe von Schächten und Bauwerken ist für die technisch-hydraulische Kontrolle der Freigefällekanalisation sehr wichtig.

Folgende Optionen können gewählt werden:

●	Ja	Die Schächte und Bauwerke werden visualisiert.
●	Nein	Die Schächte und Bauwerke werden nicht visualisiert.

Richtungspfeil darstellen

Der Fließpfeil wird mit dieser Option ein bzw. ausgeblendet. Diese Option betrifft nur die Fachschale Abwasser.

Ausdruck Knotensymbol

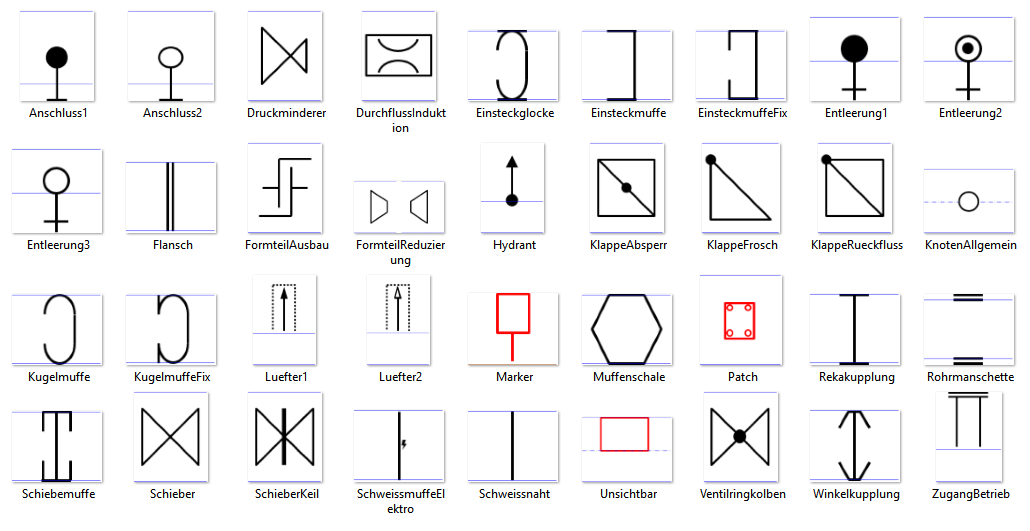

Die Symboldarstellung wird über die Eigenschaft „Ausdruck Knotensymbol“ zentral gesteuert. Folgende Darstellungsregeln zum Layout der Knotensymbole sind über den erstellten OPath Ausdruck möglich:

Generelle Symbolik	Symbolik des Knotens und der senkrechten Linie
● Explizite Symbolbezeichnung	●	- z.B. 'Flansch'	Bei Vorgabe der expliziten Bezeichnung wird das zugehörige Symbol im Längsschnitt visualisiert.
● 'Ohne'	●	- Kein Symbol	Statt des Symbols wird im Längsschnitt eine senkrechte Linie gezeichnet.
● 'Unsichtbar'	●	- Nichts	Weder das Symbol noch die senkrechte Linie werden gezeichnet.
● 'Unbekannt'	●	- Fragezeichen	Statt des Symbols wird im Längsschnitt ein Fragezeichen gezeichnet.

Senkrechte Verbindungslinien

Die senkrechten Verbindungslinien von der Legende bis zur Geländeoberkante werden in drei Abschnitte aufgeteilt:

● 'L1'	●	Unten	Abschnitt vom Legendenrahmen bis zur Basislinie der Zeichnung.
● 'L2'	●	Mitte	Abschnitt von der Basislinie bis zur Rohrunterkante.
● 'L3'	●	Oben	Abschnitt von der Rohroberkante bis zum Gelände.

Für jeden Längsschnitt einer Zeichnung kann die Darstellung der Legende separat eingestellt werden:

- Auswahl der Legende für den jeweiligen Längsschnitt

- Darstellungsform der Legende im Längsschnitt

Legende

	Bezeichnung	---
	Abstand Knoten - Legende	mm
	Legende (Linienbreite)	mm

Die Ziffern links neben der Verknüpfung zurück führen zum Muster des Längsschnitts. (G) bezieht sich auf das Muster der gestapelten Längsschnitte.

Über dieses Feld wird definiert, welche Legendendefinition für den Längsschnitt gelten soll. Hier ist unbedingt eine Legendendefinition für die Darstellung im Längsschnitt auszuwählen.

Wahl der Legendendefinition

So geht's:

1. Klick in das Feld Bezeichnung.

2. Die Schaltfläche  zur Wahl der Legendendefinition wird sichtbar. Ein Klick auf die Schaltfläche öffnet den BCE mit den LILA Legendendefinitionen.

3. Per Klick mit der rechten Maustaste auf die gewünschte Legende wird das Kontextmenü geöffnet.

4. Die Zuweisung der Legende erfolgt über den Eintrag Dokument übernehmen.

Stärke der Legendenlinien in Millimeter.

Über die weiteren Optionen wird der Abstand der Strangabschnitte und die automatische Verschiebung sich verdeckender Objekte definiert.

Weitere Optionen

	Abstand zw. 2 Abschnitten	mm
	Verschiebung	m
	Abschnitte automatisch aufteilen	Ja / Nein
	Abstand zw. 2 autom. Abschnitten	mm
	Höhe Textfahnen	mm

Die Ziffer links neben der Verknüpfung zurück führt zum Muster des Längsschnitts.

• (G) bezieht sich auf das Muster der gestapelten Längsschnitte.

• (S) bezieht sich auf das Muster der seriellen Strangabschnitte.

Über die Option wird festgelegt, welchen waagerechten Abstand benachbarte Strangabschnitte besitzen sollen. Der Abstand wird in Millimeter definiert.

Durch die Eingabe der Verschiebung in Meter können parallele Längsschnitte in ihrer Darstellung gegeneinander versetzt werden.

Veranlassung

Parallele Leitungen gibt es beispielsweise in gemeinsam genutzten Leitungsgräben und / oder in den Trennsystemen der Abwasserableitung.

Falls die genannten Leitungen innerhalb einer Zeichnung in parallel projizierten Längsschnitten dargestellt werden, kann es zur gegenseitigen Verdeckung der Leitungen kommen.

Die Eingabe der Verschiebung in Meter legt die horizontale Staffelung der Längsschnitte fest. Dadurch kann die gegenseitige Verdeckung umgangen werden.

Maßstabsabhängigkeit des Abstands

Die Verschiebung wird in Meter angegeben und bezieht sich nicht auf die "Knoten-Mitte", sondern auf den "Knoten-Rand links". Damit erfolgt die automatische Staffelung der Längsschnitte nicht fest, sondern relativ zum Horizontalmaßstab.

Abschnitte automatisch aufteilen [Ja/Nein]

Zurück

Ist die Option mit 'Ja' eingestellt wird der Abstand zwischen den benachbarten Srangabschnitten automatisch ermittelt.

Abstand zwischen 2 autom. Abschnitten [mm]

03(S)

02

Zurück

Über die Option wird festgelegt, welchen waagerechten Abstand benachbarte automatisch aufgeteilte Strangabschnitte besitzen sollen. Der Abstand wird in Millimeter definiert.

Höhe Textfahnen [mm]

Zurück

Durch den an dieser Stelle vergebenen Wert wird generell eingestellt, welche Option für den Zeichnungsbereich definiert ist.

Bei Verwendung von Textfreistellungen wird hier die Höhe der Textfahne gleichbedeutend mit der y-Länge ihrer Linie eingestellt.

Folgende Werte sind möglich:

• > 0      Alles Automatisch: Die Textfahnen und die automatische Textfreistellung sind eingeschaltet

• = 0      Textfreistellung: Nur die automatische Textfreistellung ist eingeschaltet

• < 0      Ohne Automatik: Die Textfahnen und die automatische Textfreistellung sind ausgeschaltet.

Muster des Strangabschnitts

Im Muster des Strangabschnitts sind die definierbaren Eigenschaften dargestellt. Verknüpfungen führen von den Skizzenziffern in die zugehörigen Abschnitte der Hilfe.

Attribute des Strangabschnitts

Die Strangabschnitte werden als Elemente des Längsschnitts verwaltet. Die generelle Einstellung, ob das jeweilige Objekt im Strangabschnitt dargestellt wird oder nicht, befindet sich in der Zeichnung.

Allgemeines
Rohrdarstellung
Weitere Optionen

In dieser Gruppe werden die allgemeinen Eigenschaften des Strangabschnitts verwaltet.

Allgemeines

Bezeichnung

(Textfeld)

Bezeichnung

In dieses Feld ist die Bezeichnung des Strangabschnitts einzutragen.

Die Verknüpfungen führen zu den Details weiter.

Rohrdarstellung

	Anfangsstation	m
	Darstellungsrichtung (bei einer Leitung)	Definition über Opath -Ausdruck
	Knotenlayer	=> Hilfe zu den Layern.
	Leitungslayer	=> Hilfe zu den Layern.
	Rohrdarstellung	(Auswahlliste)

Die Ziffern links neben der Verknüpfung zurück führen zum Muster des Strangabschnitts.

Die Anfangsstation kann für jeden Strangabschnitt neu gewählt werden. Die Eingabe erfolgt in Meter. Bei fehlender Eingabe beginnt die Stationierung standardmäßig mit dem Wert 0.

Die Angabe einer vom Wert 0 abweichenden Anfangsstation kann beispielsweise dann sinnvoll sein, wenn die Stationierung aus dem vorhergehenden Strangabschnitt übernommen werden soll.

Die Darstellungsrichtung (bei nur einer Leitung im Strangabschnitt) ist über einen OPath-Ausdruck definierbar.

So geht's:

1. Per Klick auf den Auswahlbutton wird der Ausdruckseditor geöffnet.

2. Eingabe des Opath-Ausdruckes für die Darstellungsrichtung einer einzelnen Leitung (True/1 = in Fließrichtung, False/ 0 = Gegen Fließrichtung)
    z.B. Kanalart LIKE ('D%') - dieser Opath-Ausdruck stellt Druckrohrleitungen in Fließrichtung, alle anderen Kanalarten gegen die Fließrichtung dar.

Über die Layer können Leitungen und / oder Knoten benutzerdefinierte Farben zugewiesen werden.

So geht's:

1. Definition der Layer über den Layermanager.

2. Wahl des Layers über die Auswahlliste.

3. Die Layereigenschaften Farbe, Bezeichnung und RGB werden dann nach dem Öffnen des Knotens <+> sichtbar.

Die Darstellung der Leitungsrohre kann über folgende Optionen definiert werden:

●	Aus	Die Leitungen werden im aktuellen Strangabschnitt nicht dargestellt.
●	Einfach	Die Leitungen werden im aktuellen Strangabschnitt mit einer einfachen Linie der Rohrwandung dargestellt.
●	Doppelt	Die Leitungen werden im aktuellen Strangabschnitt mit einer Linie für die Rohrinnenseite und einer weiteren Linie für die Rohraußenseite dargestellt.

Die Verknüpfungen führen zu den Details weiter.

Die Ziffern links neben der Verknüpfung zurück führen zum Muster des Strangabschnitts. (S) bezieht sich auf das Muster der seriellen Strangabschnitte.

Folgende Optionen können gewählt werden:

●	Ja	Der letzte Knoten (in Stationierungsrichtung) des Strangabschnitts wird gezeichnet.
●	Nein	Der letzte Knoten (in Stationierungsrichtung) des Strangabschnitts wird nicht gezeichnet.

Objekteigenschaften

Die Eigenschaften der gewünschten Objekte, beispielsweise Leitungspunkte, werden über die zugehörigen Symbole ein- oder ausgeblendet. Die Objekteigenschaften werden nur dann in der Zeichnung wirksam, wenn deren Darstellung im übergeordneten Element des Längsschnittdesigners auf Ja gestellt ist:

• Für Knoten in den Eigenschaften des Längsschnitts.

• Für die anderen Objekte in den Eigenschaften der Zeichnung.

Die Darstellung der Linien, Linien-Layer und Stationen wird für Zu- und Abläufe logischerweise nicht unterstützt. In der Skizze sind die Objekteigenschaften der Anschlüsse dargestellt.

Folgende Optionen können gewählt werden:

●	Ja	Das Objekt wird im Strangabschnitt dargestellt.
●	Nein	Das Objekt wird im Strangabschnitt nicht dargestellt.

Folgende Optionen können gewählt werden:

●	Ja	Das Vertikallinie zur Legende wird für das gewählte Objekt im Strangabschnitt dargestellt.
●	Nein	Das Vertikallinie zur Legende wird für das gewählte Objekt nicht im Strangabschnitt dargestellt.

Für Geländezwischenpunkte sollte die Option auf "Nein" gesetzt werden. Bei "Ja" führt von jedem Geländepunkt eine senkrechte Linie nach unten und macht dadurch die Zeichnung sehr unübersichtlich.

Die Linienstärke des Objekts (beispielsweise kreuzende Leitung) wird an dieser Stelle für den Strangabschnitt in Millimeter definiert.

Über dieses Feld wird die Objektbezeichnung per OPath definiert, bzw. welcher OPath für das Objekt mit dem jeweiligen Objekttyp (wie Anschlüsse) gelten soll.

Definition und Zuweisung des OPaths

Bei Klick in das Feld OPath wird die Schaltfläche zum Öffnen des Ausdruckseditors (siehe zugehörige Hilfe) sichtbar. Darüber wird der Ausdruckseditor gestartet. Das Ergebnis der Bearbeitung wird nach Schließen des Editors im Feld OPath angezeigt.

Folgende Optionen können gewählt werden:

●	Ja	Die Stationswerte werden für das gewählte Objekt in der Legende zum Strangabschnitt dargestellt.
●	Nein	Die Stationswerte werden für das gewählte Objekt nicht in der Legende zum Strangabschnitt dargestellt.

Folgende Optionen können gewählt werden:

●	Ja	Die Höhen-Werte (wie Sohlhöhe) werden für das gewählte Objekt in der Legende zum Strangabschnitt dargestellt.
●	Nein	Die Höhen-Werte (wie Sohlhöhe) werden für das gewählte Objekt nicht in der Legende zum Strangabschnitt dargestellt.

Folgende Optionen können gewählt werden:

●	Ja	Die Texte werden für das gewählte Objekt in der Legende zum Strangabschnitt horizontal dargestellt.
●	Nein	Die Texte werden für das gewählte Objekt in der Legende zum Strangabschnitt vertikal dargestellt.

Über das Feld wird festgelegt, wie weit die Unterkante eines Längsschnitt-Textes oberhalb der Basislinie positioniert wird. Einheit dieses vertikalen Abstands ist Millimeter.

Der Abstand Label-Basislinie kann von Strangabschnitt zu Strangabschnitt unterschiedlich definiert werden und ist auch separat für alle Objekttypen (Anschlüsse, Zuläufe, Abläufe...) definierbar.

Je nach Option entspricht der gewählte Wert dem Abstand zwischen Text und:

1. Basislinie

2. Minimalwert aus UK Rohrleitung und UK kreuzende Leitung.

3. Geländelinie

Schriftgröße der auf den Strangabschnitt bezogenen Texte in Millimeter.

Längsschnitterstellung mit BaSYS LILA

Sobald im Configuration Explorer passende Legendendokumente und Längsschnittdokumente vorhanden sind, kann mit der Längsschnitterstellung begonnen werden.

In diesem Abschnitt der Hilfe werden die Arbeitsschritte häufig einzusetzender Arbeitsweisen in groben Zügen beschrieben.

Grafiksystem

Bei fehlender Einstellung wird automatisch ein Formular zur Wahl des Grafiksystems geöffnet. Weitere Details werden in der Hilfe zur Synchronizer Konfiguration beschrieben.

Informationen zu den relevanten Grafiksysteme befinden sich  im ersten Abschnitt dieser Hilfe.

Dokument bearbeiten

So geht's:

Leitungsliste bearbeiten

So geht's:

Einstellung des Grafik-Systems (BaSYS Plan A oder E) per Synchronizer Konfiguration (Separate Hilfe).

Längsschnitt zeichnen

So geht's:

Längsschnittkonfiguration

Die Längsschnittkonfiguration wird auch über die dargestellte Schaltfläche des Längsschnitteditors geöffnet.

Benutzeroberfläche

In diesem Abschnitt der Hilfe ist der Aufbau der Benutzeroberfläche grob schematisch dargestellt. Von dort führen Verknüpfungen zu den relevanten Abschnitten der Hilfe weiter.

Werkzeugleiste

●		Speichern	Speichern des Arbeitsstandes.
●		Zeichnen	Der Längsschnitt wird gezeichnet.
●		Layermanager	Aufruf des Layermanagers.
●	DXF	DXF-Zeichnung	Der Explorer wird geöffnet, um eine DXF - Zeichnung zu hinterlegen.

Dokumentdefinition

Werkzeugleiste

Zwecks Hinzufügen / Löschen / Umbenennen der jeweiligen Leitungsliste ist auf den gewünschten Strangabschnitt zu klicken. Danach werden in der Menüleiste folgende Schaltflächen sichtbar:

●		Neue Leitungsliste	Eine neue Leitungsliste editieren und anschließend zuweisen.
●		Leitungsliste löschen	Die gewählte Leitungsliste löschen.
●		Leitungsliste editieren	Die gewählte Leitungsliste editieren.
●		Leitungen zuordnen	Strang im aktuellen Grafiksystem auswählen.

Eigenschaften

Die Eigenschaften wurden im Längsschnittdesigner editiert. Weitere Details werden im relevanten Abschnitt dieser Hilfe beschrieben.

Leitungslisten

Die Leitungslisten werden aus der Längsschnittkonfiguration aufgerufen. Dadurch öffnet sich das Definitionsformular.

So geht's

Leitungsliste laden

Vor der Bearbeitung des aktuell gesetzten Listeneintrags ist die Leitungsliste zu laden (siehe auch das zugehörige Formular). Dies geschieht über das gezeigte Symbol.

Wichtiger Hinweis

Durch das Laden der Leitungsliste über das oben gezeigte Symbol wird der Inhalt fertig definierter Listeneinträge gelöscht!

Benutzeroberfläche

In diesem Abschnitt der Hilfe ist der Aufbau der Benutzeroberfläche grob schematisch dargestellt. Von dort führen Verknüpfungen zu den relevanten Abschnitten der Hilfe weiter.

Werkzeugleiste

●		Speichern	Speichern des Arbeitsstandes.
●		Neu laden	Die Leitungsliste wird neu geladen.
●		Übernehmen	Die Leitungen werden in den Strangabschnitt übernommen.

Leitungsliste

Die Listeneinträge werden im linken Bereich der Leitungsliste verwaltet (siehe auch das zugehörige Formular). Die Funktionalität kann über die Schaltflächen am Fuß der Leitungsliste genutzt werden:

Navigation zwischen den Datensätzen über die Pfeilflächen

<+>  Datensatz anlegen

<->   Datensatz löschen

<▲>  Datensatz bearbeiten

<ü>  Datensatz speichern



Jeder Datensatz muss nach dessen Erzeugung per <ü> gespeichert werden.

Leitungszuordnung

Objektwahl

Die Leitungen werden im rechten Bereich der Leitungsliste verwaltet (siehe auch das zugehörige Formular). Dort werden die Leitungen des aktuell gesetzten Listeneintrags dargestellt.

Die Verwaltung der Leitungen erfolgt über folgende Schaltflächen:

●		In der oberen Liste werden alle Leitungen angezeigt, die gewählt werden können. Per Klick auf das Icon wird die gewählte Leitung in die Liste übernommen. Sobald eine zweite Leitung übernommen wurde, merkt sich der Editor die Navigationsrichtung im Leitungsnetz. Die jeweils nächste Leitung (an Verzweigungen mehrere Leitungen) steht in der oberen Liste zur Auswahl.
●		Löschen der gewählten Leitung aus der unteren Liste. Die gemäß Navigationsrichtung zugehörigen Leitungen werden mit entfernt. Falls nach dem Löschen nur noch eine Leitung gelistet ist, wird mit dem Zuweisen einer neuen Leitung die Navigationsrichtung neu gewählt.
●		Grafische Wahl der Leitungen. Es öffnet sich BaSYS Plan zur Wahl der Objekte.
